说明：本文先容同步发射手艺在动力催化界限的中枢应用，重心拆解X射线给与光谱（XAS）、同步发射X射线衍射（SR-XRD）、软X射线给与光谱（soft-XAS）三种要津手艺。

旨在系统梳理三种同步发射手艺的基础旨趣，讲明其在催化材料表征（如原子氧化态、晶体结构、电子构型分析）、反应动态经由跟踪中的通用应用价值，同期展现同步发射手艺与其他表征技巧的协同逻辑，为科研东说念主员交融同步发射手艺在催化盘考中的普适性作用提供参考。

01、X射线给与光谱（XAS）

X射线给与光谱（XAS）是一种用于盘考物资华夏子局部结构和电子气象的蹙迫同步发射手艺，它主要包括X射线给与近边结构（XANES）和推广X射线给与良好结构（EXAFS）两个部分。

XAS的旨趣是基于当X射线穿过物资时，特定能量的X射线光子会被物资中的原子给与，导致光子能量的衰减。

XANES主要响应原子的电子态信息，通过给与边的位置、神态和强度等特征，可判断原子的氧化态、配位数以及周围原子的电子云漫衍情况；EXAFS则是足下X射线给与扫数在给与边高能侧的飘浮景象，来取得原子周围隔邻原子的种类、距离和配位数等局部结构信息。

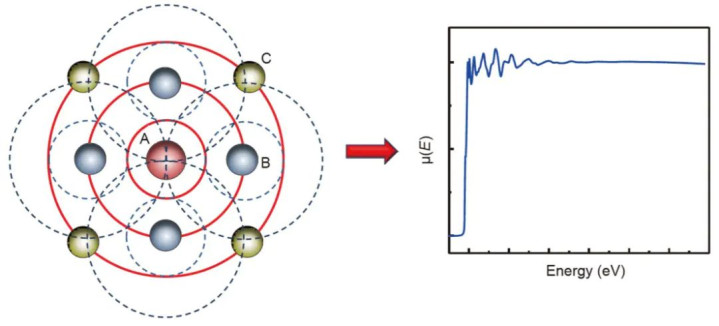

这种飘浮是由于被引发的光电子与周围原子发生弹性散射相互作用而产生的，通过对EXAFS谱图的分析，不错构建出原子周围的局部结构模子。

02、软X射线给与光谱（soft-XAS）

软XAS的内容是足下软X射线光子引发样品华夏子的内层电子，使其跃迁到未占据的空轨说念（如价带空轨说念、导带），通过测量不同能量下的给与扫数，得到给与光谱。

不同元素、不同价态的原子，其内层电子能级和空轨说念能量存在互异，因此软XAS谱图中的给与边位置、峰形、峰强度具有“指纹性”，可用于：

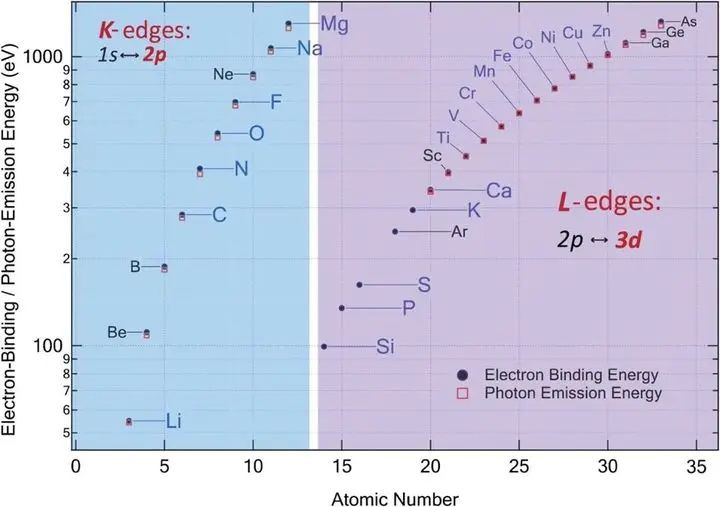

元素识别：不同元素的软X射线给与边位置固定（如OK-edge约532eV，CuL3-edge约932eV），可通过给与边位置详情样品中的元素构成；

价态分析：原子价态变化会导致内层电子讨好能改变，进而使给与边位置发生偏移（如Cu+、Cu2+、Cu3+的L3-edge给与边位置规律向高能量办法出动）；

电子结构理解：谱图中的峰形、峰分裂情况响应了未占据空轨说念的能级漫衍、轨说念对称性，可用于分析原子的电子构型（如d轨说念分裂、p-d轨说念杂化等）。

03、同步发射X射线衍射（SR-XRD）

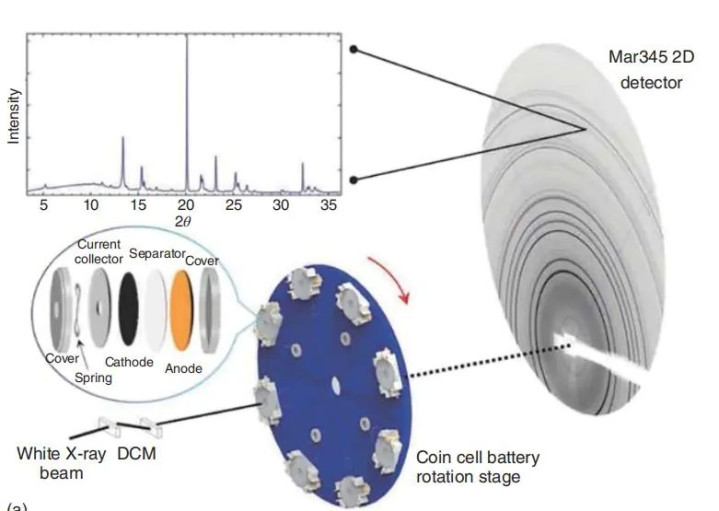

同步发射X射线衍射（SR-XRD）是一种足下同步发射光源进行X射线衍射分析的手艺，相较于试验室老例X射线衍射，具有更高的区分率、更强的光束强度和更好的准直性等上风。

SR-XRD的基快乐趣与老例X射线衍射疏通，齐是基于晶体对X射线的衍射景象。当同步发射X射线照耀到晶体上时，晶体中的原子会对X射线产生散射，散射波在空间特定方朝上相互干与加强，酿成衍射峰。

通过测量衍射峰的位置、强度和神态等参数，不错详情晶体的晶格参数、晶体结构、物相构成以及相变等信息。由于同步发射光源的高强度和高区分率，SR-XRD梗概检测到老例X射线衍射难以发现的微弱衍射信号，从而更精确地分析晶体结构的细节和狭窄变化。

04、同步发射在本论文中的中枢作用

同步发射XRD：锁定晶体结构与纯度

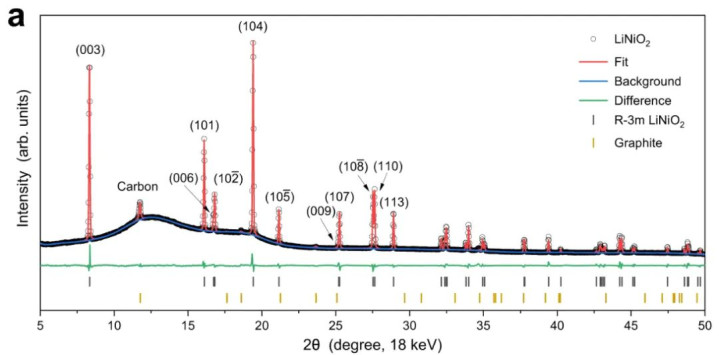

科研团队通过高氧压制备的LiNiO2，其同步发射XRD图谱与法式R-3m结构（JCPDSNo.09-0063）十足匹配，且(006)/(102-)、(10-8)/(110)峰分裂明晰，这标明样品具有高度有序的层状结构，Li+/Ni2+混排率仅约3.9%（通过Rietveld精修得出）。

反不雅未经过高氧压贬责的“LiNiO2-raw”样品，XRD精修披露其氧空位含量高达4.6%，投注平台app中国官网下载且存在Ni2+杂质——这也解释了为何“LiNiO2-raw”的OER活性远低于纯相LiNiO2。

XAS：考据Ni的氧化态与局部配位

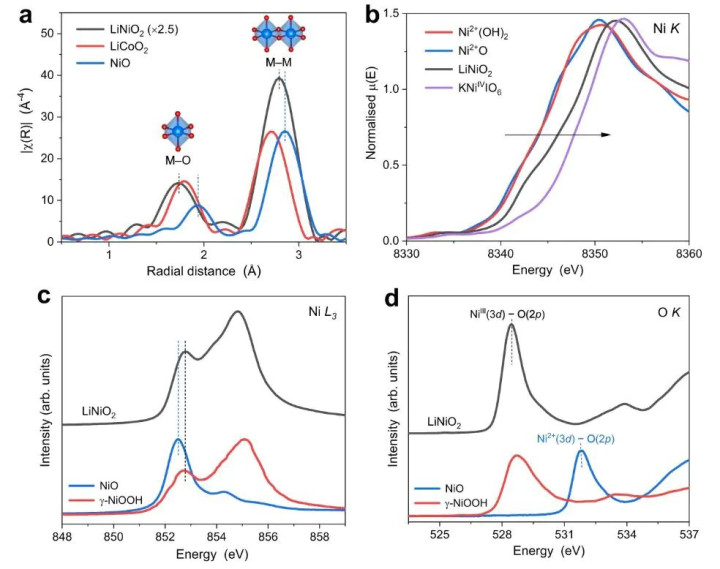

NiK边XANES披露，LiNiO2的给与边位置介于Ni2+（NiO、Ni(OH)2）和Ni4+（KNiO6）之间，通过“0.7边跳能量”计较，Ni的平均氧化态约为+3，与表面值一致。

而EXAFS分析进一步揭示：LiNiO2中Ni-O键长（~1.92Å）比NiO（~2.08Å）更短，且[NiO6]八面体存在微弱畸变（可能是Jahn-Teller畸变或尺寸歧化）——这种短键长和放胆畸变，为后续OER经由中Ni的氧化和配体空穴酿成埋下伏笔。

Operando SR-XRD：捕捉脱锂相变

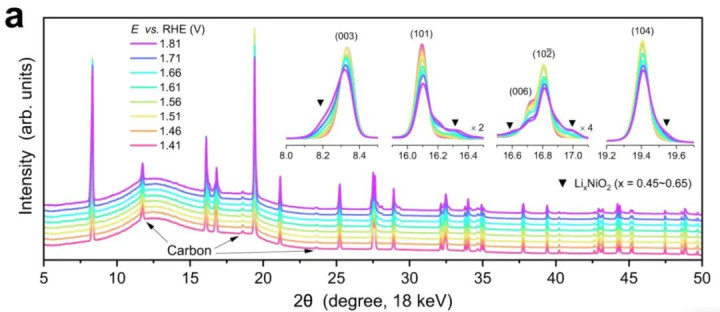

当电势升高到OER肇始电位（~1.46Vvs.RHE）时，operandoSR-XRD图谱中出现了新的衍射峰，通过峰位计较，这些新峰对应脱锂相LiXNiO2（x=0.45-0.65），而非传统以为的NiOOH。

更要津的是，LiNiO2的主峰（如(003)、(104)）虽强度着落，但并未隐匿，说明脱锂是上层优先，体相结构仍保抓R-3m型——这推翻了“LiNiO2在OER中会十足调动为NiOOH”的传统领会。

Operando XAS：理解Ni3+→Ni4+氧化与配位变化

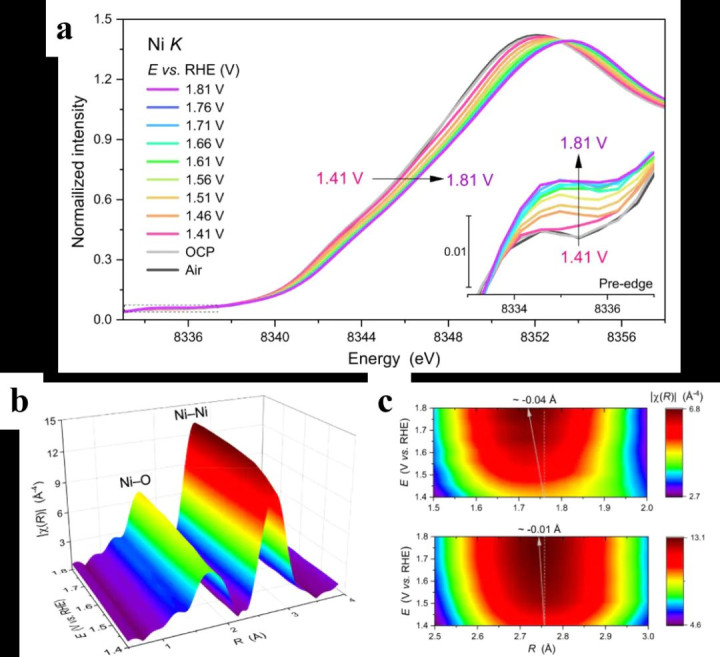

跟着电势升高，NiK边XANES给与边向高能量办法出动，通过校准计较，Ni的平均氧化态从1.41V时的+3.0升至1.81V时的+3.4，滚球app(中国)2026世界杯官方IOS|Android手机app下载解释部分Ni3+被氧化为Ni4+。

同期，EXAFS分析披露：Ni-O键长从1.955Å镌汰至1.909Å，配位数（CN）从5.8降至5.0——键长镌汰是Ni价态升高的平直字据（高价金属离子对O的招引力更强），而配位数着落则标明生成了氧空位（这与DFT计较臆测的氧空位促进O-O键酿成一致）。

soft-XAS：证明“双配体空穴”的存在

NiL3边soft-XAS是判断“配体空穴”的要津。纯相LiNiO2的NiL3边峰位（~855eV）与γ-NiOOH（Ni3+）高度雷同，对应3d8L构型（1个O2p空穴）；

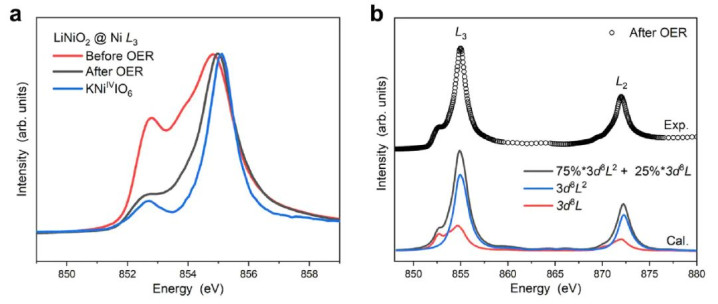

而OER经由中，NiL3边出现新的特征峰，通过全多重态计较模拟，该峰可由75%的3d6L2（双配体空穴）和25%的3d7L（单配体空穴）构成，平直证明了“Ni⁴⁺（3d6L2）双配体空穴”的酿成——这恰是LiNiO2高OER活性的中枢。

协同考据：同步发射与其他表征的“强强不息”

科学盘考中，单一表征的效用频频存在“局限性”，只消多种手艺相互印证，智力得出可靠论断。在LiNiO2盘考中，同步发射手艺与电子显微镜、电化学测试、DFT计较的相助，酿成了齐备的“字据链”。

Operando Raman：摒除NIOOH的生成

当LiNiO2平直在OER电势区间（1.46-1.81V）测试时，其Raman光谱仅出现微弱红移（Eg从472cm-1降至462cm-1，A1g、从546cm-1降至544cm-1），这是脱锂导致晶格减弱的典型特征；

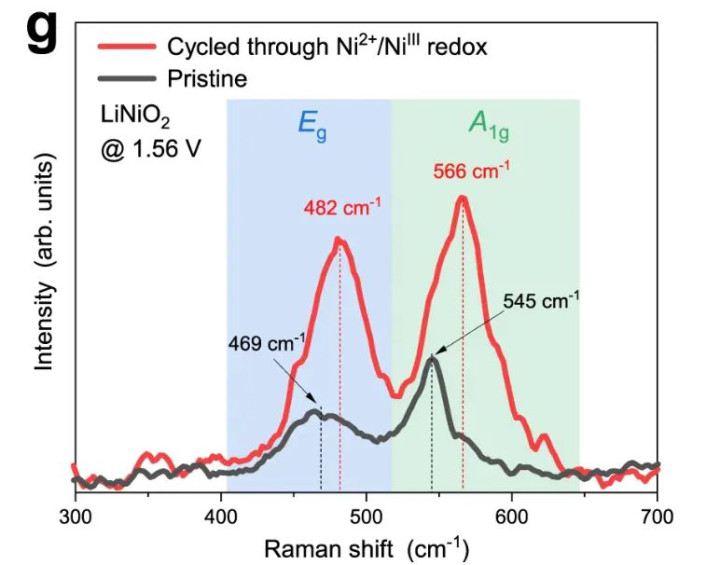

而当LiNiO2被轮回至1.11V（资历Ni²⁺/Ni³⁺redox）后，Raman光谱出现566cm-1、482cm-1的特征峰，这与β-NiOOH的Raman峰十足匹配——且此时OER活性显耀着落。这说明：NiOOH是“惰性物种”，而脱锂的LiXNiO2才是真活性相。

TEM/STEM：不雅察形容与原子漫衍

高区分TEM（HRTEM）披露，LiNiO2为纳米片状结构，横向尺寸200-400nm，厚度约10nm，这种薄片状结构增大了比名义积，成心于OER反应。

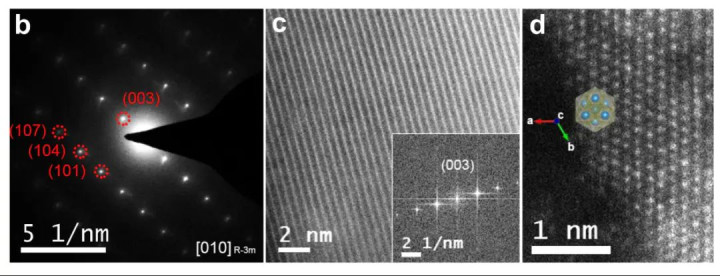

而像差更正高角环形暗场扫描透射电镜（AC-HAADF-STEM）则平直不雅察到Ni原子沿(003)面的有序陈列，与同步发射XRD揭示的层状结构一致。

OER反应后，STEM图像披露LiNiO2的原子陈列仍保抓有序，未出现显明团员或垮塌——这解释了其优异的平安性（48h测试电势仅升高10mV）。

旋转环盘电极（RRDE）：量化OER活性与选拔性

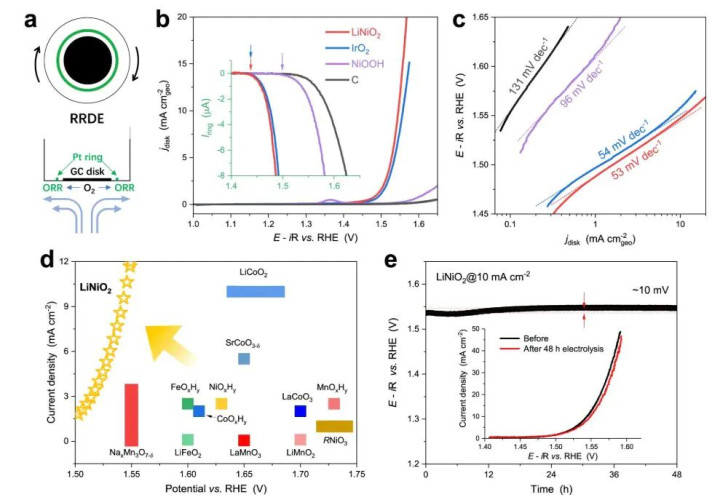

RRDE测试披露，LiNiO2的OER肇始电位（~1.437V）与IrO2非常（~1.438V），远低于NiOOH（~1.495V）；达到10mAcm-2电流密度的电势（E@10）仅为1.545V，过电势远低于其他LiMO2或RMO3催化剂。

而同步发射效用披露，E@10对应的电势碰劲是Ni3+驱动氧化为Ni4+、脱锂相LiXNiO2渊博生成的电位——这平直解释“双配体空穴”与高活性的关系性。

轮回伏安（CV）：摒除Fe杂质骚扰

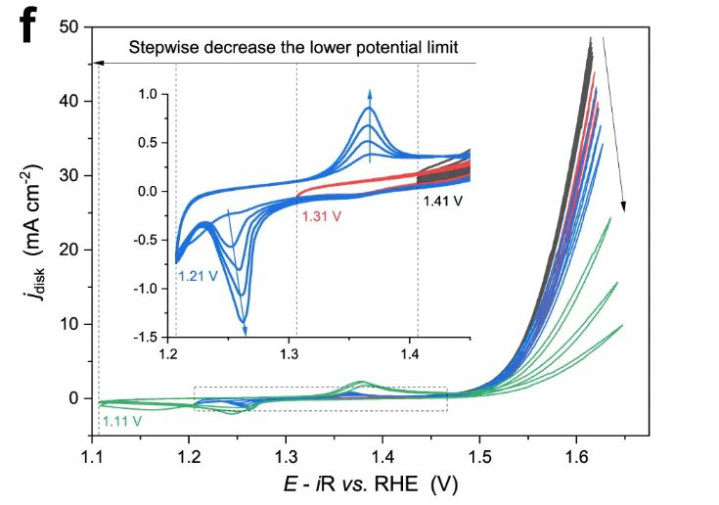

在Fe-free电解液中，当CV窗口下限降至1.11V（触发Ni2+/Ni3+redox）时，LiNiO2的OER活性显耀着落，且出现Ni2+/Ni3+的redox峰；

而在含Fe3+的电解液中，即使窗口下限贬低，OER活性仍保抓平安——这说明Fe杂质会“隐蔽”LiNiO2的本征活性，而同步发射对Ni价态的精确分析（摒除Ni²⁺杂质），为“纯相LiNiO2的高活性”提供了有劲撑抓。

DFT计较：揭示“双配体空穴”的催化机理

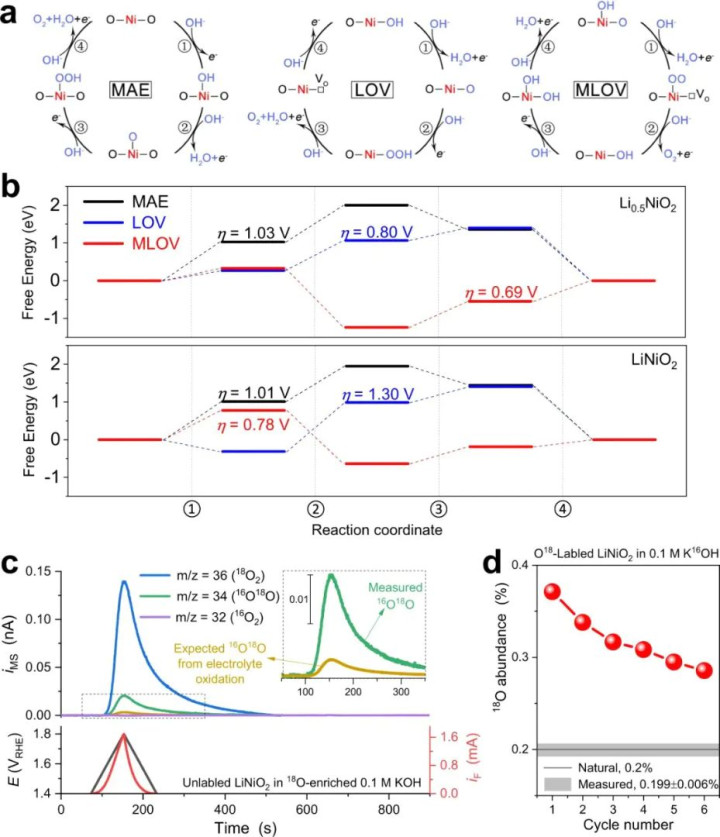

DFT计较对比了三种OER机理（金属位点吸附演化MAE、晶格氧空位LOV、金属–晶格氧空位协同MLOV），发现脱锂Li0.5NiO2的MLOV机理过电势最低（0.69V），且速度决定次第为OH吸附。

而“双配体空穴”的存在，贬低了O2p轨说念的电荷调动能，促进晶格氧与O中间体的平直耦合——这与同步发射不雅察到的晶格氧参与反应Ni4+酿成”十足一致，从表面上解释了LiNiO2高活性的内容。

DOI：1038/s41467-023-37775-4

05、归来

XAS、SR-XRD、soft-XAS三束同步光互补，织就“原子–晶体–电子”立体透镜：XAS锁定活性原子氧化态与配位，SR-XRD毫秒跟踪晶格畸变相变，soft-XAS捕捉轻元素电子重排；发现原子配位突变，晶格参数即刻考据，电子空穴可被氧化态回算，数据互检，动态闭环。

再耦合电镜形容、电化学活性、表面势能面，把微不雅信号译成宏不雅性能滚球app中国官网下载入口，酿成“表征–性能–机理”齐备字据链，为动力催化材料的原子级精确缱绻提供不能替代的普适指南。
